Этот раздел назван по имени одного из видов пластиковых коробок. На са­мом деле таких видов много: распреде­лительные, протяжные, установочные и т. д. (рис. 5.23). Распределительные и прочие коробки выполняют функции развязок и перекрестков. Чтобы элек­тричество заглянуло в каждый уголок дома, необходимо разводить прово­да, соединяя их друг с другом. Места этих соединений и находятся в короб­ках, которые защищают узловые точки электросети.

Однако это не единственное их пред­назначение. Обозначить соединения кабелей для легкого доступа к ним, ре­монта и подсоединения новых проводов или заглушки старых — для всего этого нужны коробки (рис. 5.24).

Их еще называют распаечными (рис. 5.25-5.28). Служат для расключения проводов внутри помещений. Что это означает? К примеру, когда основ-

ной силовой кабель входит в комнату, от него необходимо запитать несколько электрических точек — розеток.

Жилы основного кабеля оголяются, и к нему при помощи скрутки или специ­альных клемм подсоединяются провода, ведущие к точкам. Место, в котором про­исходит это разветвление, заключается в коробку, которая крепится на стене или монтируется в нее. Эта коробка и назы­вается распределительной. Изготовля­ют их из полипропилена, не распростра­няющего горение, или из металла.

Различают коробки для скрытой и от­крытой установок. Первые заделыва­ются в стену, оставляя видимой лишь крышку, вторые крепятся днищем пря­мо на подстилающую поверхность.

Определиться в выборе распреде­лительной коробки очень просто. Если проводка скрытая, то и коробка будет погружена в стену, а когда используется открытая проводка, то и коробка будет соответствующей. Величина коробок зависит от количества входящих и вы­ходящих кабелей. Входные отверстия часто заслонены пластиковыми мембра­нами, которые выламываются при мон­таже кабеля. Для защиты соединений от влаги эти отверстия комплектуются специальными резиновыми сальника­ми. Открытые коробки имеют входы, подходящие под размеры гофры или труб ПВХ, что позволяет компоновать с их помощью любые электрические си­стемы (рис. 5.29).

Распределительные коробки разделя­ются по степени защищенности от влаги и пыли. Информацию о степени защиты можно увидеть на самой коробке или в инструкции.

Установочные

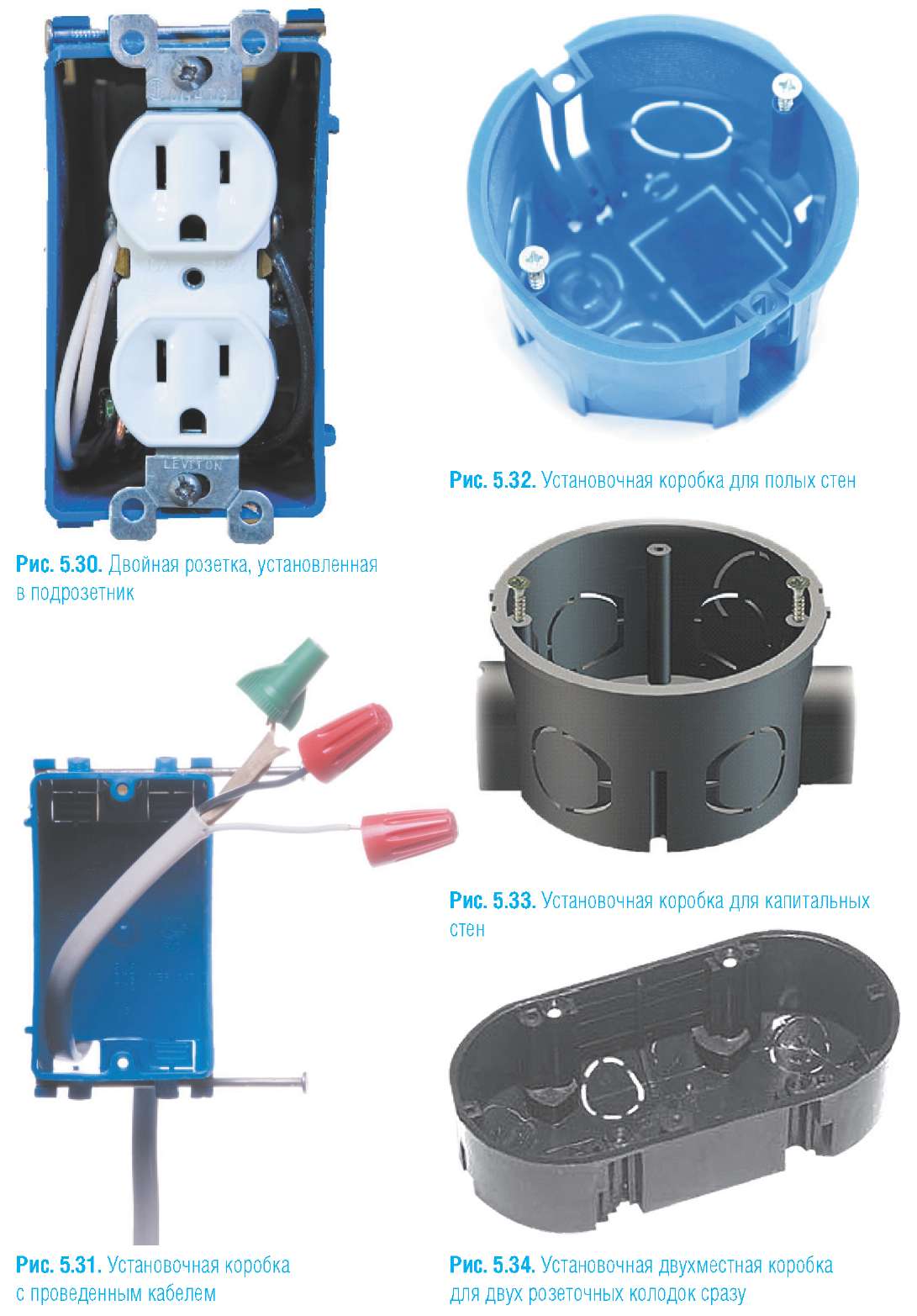

Второе название — подрозетники. Служат для монтажа электрических розеток и выключателей самых разно­образных моделей, начиная от силовых и заканчивая проходными (рис. 5.30 и 5.31).

Подрозетники изготавливаются из термоустойчивого полипропилена.

Размеры установочных коробок со­впадают с колодками розеток и вы­ключателей. Меняется лишь высота изделия, а диаметр имеет постоянные размеры — 68-70 мм.

По способу установки разделяются на подрозетники для полых перегородок (под гипсокартон) и для капитальных стен (под бетон) (рис. 5.32, 5.33 и 5.34).
