Эти изделия относятся к электро­установочным и являются важнейшим элементом любой домашней электросе­ти. Помимо классических силовых ро­зеток и выключателей освещения в по­следнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов (рис. 5.35). Однако суть оста­ется прежней.

Розетки (разъемы)

Полное название — штепсельная ро­зетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыс­лима современная жизнь.

Розетка — это часть штепсельного со­единения, в которое также входит вилка (рис. 5.36). Эти составляющие называ­ют «мамой» и «папой».

Разновидностей розеток существу­ет такое огромное количество, что не­посвященному человеку очень сложно разобраться, какая именно ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необхо­димо знать кое-какие технические под­робности.

Любая розетка состоит из следующих основных элементов:

-           контактов;

-           основания, которое называется колодкой;

-           защитного корпуса. Контакт — основной рабочий

элемент розетки. Именно через него происходит передача энер­гии с силового кабеля на контакты подключаемого прибора.

Материал контакта — металли­ческий сплав, обладающий опре­деленной упругостью для надежного соединения штырьков вилки с розет­кой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой.

Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рас­считаны. Розетки старого образца рас­считаны на номинальное напряжение в 220-230 В и силу тока 6,3-10 А. Эти величины много меньше, чем совре­менные, в которых допустимая сила тока — 10-16 А.

 От данных показателей зависит сум­марная мощность электроприборов, которые можно подсоединить к от­дельной розетке (рис. 5.37). Сравните старый образец — 1386 Вт (1386 Вт = = 6,3 А х 220 В) и современ­ный — 3520 Вт (3520 Вт = = 16 А х 220 В).

 Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увели­чения мощности бытовых электропри­боров. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стираль­ную машину или кондиционер. Матери­ал контакта может не выдержать.

Это не единственная проблема старых розеток. Расстояние между выходными контактами тоже разное, у современ­ных оно больше. Кроме того, диаметр штырьков вилки также разнится: вме­сто 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электропри­бор без помощи молотка (рис. 5.38). Сейчас в розет­ках устанавли­вают три про­вода: фазовый, нолевой и за­земляющий. В старых образцах их только два - фаза и ноль, в то время как на новых при­борах установ­лены специальные заземляющие про­водники (рис. 5.39). Ясно, что при под­ключении к старой розетке данная защи­та работать не будет, а это абсолютно недопустимо с точки зрения безопасно­сти. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземле­ния, а может и не иметь. Это чаще всего случается в домах старой постройки.

 Колодка — основание розетки, то, на чем держатся контакты и защитный кор­пус (рис. 5.40). Сделана она из керами­ки или карболита (в старых образцах). Керамика — прекрасный диэлектриче­ский материал, прочный и огнестойкий. Единственный его минус — это хруп­кость. Иногда колодки изготавливаются из специального пластика, как, напри­мер, в розетках Wessen.

 Если розетка встраиваемая, на ко­лодке есть крепления для ее установки в подрозетнике.

Защитный корпус — это внешняя покрышка разъема с отверстиями под штепсельную вилку (рис. 5.41).

Он выполняет защитную и декора­тивную функции.

В определенных видах розеток в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкива­ния вилки, подсветка и т. д. Делают крышки из термостой­кой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки.

 Хотя разновидностей розеток многие сотни и даже тысячи, де­лятся они на несколько основных типов.

Встроенная розетка так называ­ется, потому что ее колодка вместе с контактами погружена в стену и за­щитный корпус почти не выступает из плоскости стены (рис. 5.42). Мон­тируется такая розетка при скрытой проводке в установочные коробки (под- розетники).

При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхно­сти. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми ро­зетками.

У розеток с заземлением есть кон­такты, соединенные с заземляющим

проводом (рис. 5.43). Предназначены для уста­новки в электрические сети, у которых есть за­земление.

Двойные розетки ис­пользуются для подключе­ния сразу двух штепсель­ных вилок.

В основании имеют одну колодку стандарт­ного размера, поэтому встроенный ва­риант двойной розетки приго­ден для установ­ки в один под- розетник. Если в одном месте требуется подключение розетки с ко­личеством гнезд больше 2, то помещают накладные колодки (открытая провод­ка) или монтируют несколько одно- гнездовых розеток рядом и наклады­вают сверху рамку (скрытая проводка) (рис. 5.44).

Розетки с дополнительными функ­циями могут быть любого типа, глав­ное отличие — в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспо­собления: подсветка, защитные шторки для детей, крышки, уберегающие от вла­ги, выталкиватель вилки и таймер от­ключения (рис. 5.45-5.47).

Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з).

Существует такой вид розетки, как проходная. Это означает, что она не яв­

ляется конечной в электрической цепи. Силовой провод, запитывая такую ро­зетку, идет дальше к следующей. Они монтируются при бескоробочном рас- ключении проводов.

Помимо силовых существуют и ро­зетки для наконечников информацион­ных кабелей.

Антенная розетка отличается от обычной силовой внешним видом вво­да. Вместо обычных двух отверстий под штыри вилки у нее разъем под на­конечник антенного кабеля (рис. 5.48). Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место.

 ПРИМЕЧАНИЕ

Никогда не доставайте вил­ку из розетки, дергая за шнур. При малейшем пере­косе штырьков вилки она застрянет в контактах ро­зетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания.

Телефонная розетка создана под разъем телефонного аппарата. Су­ществует не­сколько видов: от самых про­стых, устанав­ливаемых рядом с телефонным аппаратом, до сложных, имею­щих вид и разме­ры силовой ро­зетки (рис. 5.49).

 Компьютерная розетка по внешне­му виду очень похожа на телефонную (рис. 5.50).

Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключе­ния к Интернету и соединения компью­теров между собой.

Среди многочисленных видов раз­нообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы (рис. 5.51).

В разных странах штепсельные разъ­емы могут сильно отличаться друг от друга. Например, фен, купленный в России, невозможно подключить к французской розетке. При необходи­мости подсоединения несовпадающих разъемов используются специальные пе­реходники (рис. 5.52). Кстати, так называ­емые евророзетки — немецкий стандарт.

Колодка — это своего рода заготов­ка для самостоятельного изготовления удлинителей (рис. 5.53).

Она может использоваться как обыч­ная силовая розетка открытой уста­новки. При изготовлении удлинителя к колодке крепится шнур (обычно ис­пользуется ПВС) необходимой длины и к его концу монтируется штепсельная вилка — удлинитель готов.

Помимо обычных бытовых существу­ют переносные удлинители, которые применяют при различных строитель­ных работах или вне дома, например в саду (рис. 5.54).

Силовые разъемы — это штепсель­ные соединения, предназначенные для подключения к однофазной и трехфаз­ной сетям различных электроприборов (рис. 5.55).

В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка (рис. 5.56).

 Выключатели

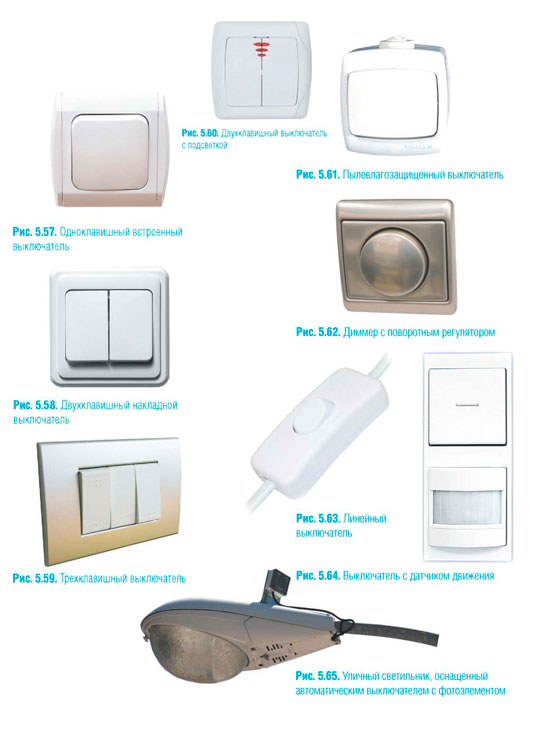

Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой пред­лагают богатейший ассортимент про­дукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колод­ки и защитной крышки. Они изготовле­ны из тех же материалов, что и розетки (рис. 5.57).

Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, кото­рый, изменяя свое положение, размыка­ет или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый. В некоторых видах есть контакт для подсоединения провода земли.

Точно так же, как и розетки, вы­ключатели бывают скрытой (встра­иваемые) и наружной (накладные) установок. На этом их сходство закан­чивается.

Основные виды выключателей сле­дующие.

Клавишные выключатели: основной вид — это прибор с одной клавишей или кнопкой (рис. 5.58).

Такой выключатель используется, когда необходимо включить или выклю­чить один источник света. Для удобства и экономии места устанавливают вы­ключатели с 2, 3 или с большим количе­ством клавиш (рис. 5.59).

Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением несколь­ких комнат.

Проходной выключатель (переклю­чатель) — этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгля­де на его контакты. Вместо 2 в однокла­вишном переключателе их 3. У двух- клавишного — 6 вместо 3. Проходной выключатель — вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья.

На корпусе выключателя с подсвет­кой или прямо на клавишах встроена ин­дикаторная лампочка, которая светится в темноте (рис. 5.60). Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь.

Контрольный по внешнему виду ни­чем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лам­па зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли осве­щение в удаленном помещении.

 Ударопрочные и пылевлагозащи- щенные выключатели с повышенной механической прочностью и защитой от влаги и пыли устанавливаются на ули­це, в ванных комнатах и т. д. (рис. 5.61).

Светорегулятор (диммер) — это вы­ключатель — регулятор освещения (рис. 5.62). В последнее время они стали очень популярными. С помощью дим- мера можно погрузить комнату в по­лумрак или залить слепящим светом, плавно поворачивая ручку или нажимая клавишу. Существуют диммеры, ко­торые управляются не вручную, а при помощи пульта от телевизора или голо­совыми командами. Стоит такая вещь в 6-7 раз дороже, чем обычный выклю­чатель. Помимо преимуществ диммер имеет и некоторые минусы. Например, он создает радиопомехи. Подключен­ные последовательно светорегуляторы ведут себя непредсказуемо. Они не мо­гут использоваться при энергосберега­ющих лампах (с ПРА).

Кнопочные, или линейные, выклю­чатели монтируются сразу на провод. Чаще всего они используются в шерах, бра и прочей осветительн технике (рис. 5.63).

Выключатель с таймером имеет часовой механизм, кото­рый включает или отключает свет в заданные промежутки времени.

С такими выключателями можно устанавливать различные дат­чики, срабатываютттие на hbvtc. свет или движеш чики монтир ются прямо в корпус выключате­ля (рис. 5.64 и 5.65).
