Основные виды кабелей и проводов, используемые при монтаже в услови­ях квартиры или частного дома, необ­ходимо рассмотреть более подробно (рис. 4.22). При покупке, установке, экс­плуатации и ремонте необходимы тща­тельные сведения о них.

Силовые кабели

Среди наиболее популярных в по­следнее время видов кабельной про­дукции можно назвать кабель ВВГ и его модификации.

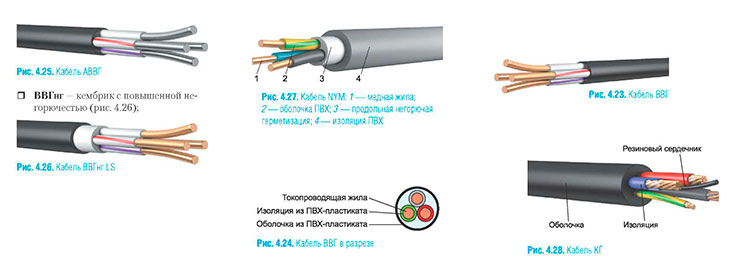

ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материа­лом жилы, не имеющий внешней защи­ты (рис. 4.23).

Используется для передачи и распре­деления электрического тока, рабочее напряжение — 660-1000 В, частота — 50 Гц.

Количество жил может варьировать­ся от 1 до 5. Сечение — от 1,5 до 240 мм2. В бытовых условиях используется ка-

бель сечением 1,5-6 мм2, при строитель­стве частного дома — кабель сечением до 16 мм2. Жилы могут быть как одно-, так и многопроволочными (рис. 4.24). Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм2.

ВВГ применяется при широком диа­пазоне температур: от -50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель доста­точно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каж­дый кабель или провод имеет опреде­ленный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. В случае с плоским кабелем или проводом счи­тается ширина плоскости.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто- зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Разновидности ВВГ:  АВВГ — те же характеристики, толь­ко вместо медной жилы использует­ся алюминиевая (рис. 4.25);

 -ВВГп — наиболее часто встреча­ющаяся разновидность, сечение ка­беля не круглое, а плоское;

-ВВГз — пространство между изо­ляцией ТПЖ и кембриком заполне­но жгутами из ПВХ или резиновой смесью.

-NYM не имеет российской расшиф­ровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из него­рючего ПВХ. Между слоями изоляции находится наполнитель в виде мелован­ной резины, что придает кабелю повы­шенную прочность и термостойкость. Жилы многопроволочные, всегда мед­ные (рис. 4.27).

Количество жил — от 2 до 5, сече­ние — от 1,5 до 16 мм2. Предназначен для проведения осветительных и сило­вых сетей с напряжением 660 В. Обла­дает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от -40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По срав­нению с ВВГ любого вида более сто­ек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус из­гиба — 4 диаметра сечения кабеля.

КГ расшифровывается очень про­сто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоян­ного напряжения 1000 В (рис. 4.28).

Жилы медные, гибкие или повышен­ной гибкости. Их количество варьиру­ется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от -60 до +50 °C. Кабель применяется в основ­ном для подсоединения различных пе­реносных устройств. Чаще всего это сва­рочные аппараты, генераторы, тепловые пушки и т. д.

Есть разновидность КГнг с негорю­чей изоляцией.

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работа­ющего практически при любых усло­виях на открытом воздухе. На стройке для протяжки силовых линий он про­сто незаменим. Хотя отдельные ори­гинальные люди, привлеченные гиб­костью и надежностью КГ, монтируют его в качестве домашней проводки.

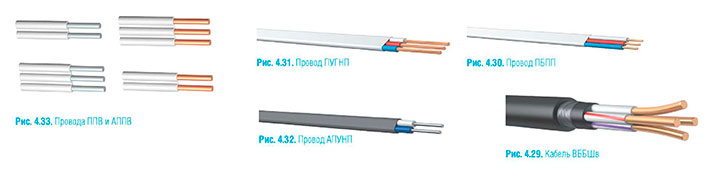

ВББШв — бронированный силовой кабель с медными жилами (рис. 4.29).

Последние бывают как однопрово- лочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм2 до 240 мм2. Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накручен­ных таким образом, что внешняя пе­рекрывает границы витков нижней. Поверх брони кабель заключен в защит­ный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

ВББШв предназначен для пере­менного номинального напряжения 660 и 1000 В. Одножильные модифи­кации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от -50 до +50 °C. Влаго- устойчив: при температуре +35 °C вы­держивает влажность 98 %. Применя­ется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба - не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для под­земного подведения электричества к от­дельно стоящему строению. Модификации:

-АВББШв — кабель с алюминиевой жилой;

-ВББШвнг — негорючий кабель;

-ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Провода

Наибольшей популярностью поль­зуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП.

ПБПП (ПУНП) относится к уста­новочным, или монтажным. Провод плоский, с медными однопроволочны- ми жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ (рис. 4.30).

Количество жил — 2 или 3, сечение — от 1,5 до 6 мм2. Применяется при про­кладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номиналь­ное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуата­ции — от -15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопрово­лочные (рис. 4.31). Именно поэтому к названию провода добавляется бук­ва «г» — гибкий.

Все остальные характеристики соот­ветствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для при­соединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, бе­лый, реже встречается черный.

К разновидности ПУНП относит­ся провод с алюминиевыми жилами — АПУНП (рис. 4.32). Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Един­ственное отличие — АПУНП не может быть многопроволочным, а следова­тельно, гибким.

ПРИМЕЧАНИЕ

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендова­ли себя именно как бытовые провода. В половине случаев мастеру прихо­дится иметь дело именно с ними. Од­нако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо сило­вых кабелей (таких как NYM или ВВГ).

ВНИМАНИЕ!

ППВ — медный провод с изоляци­ей из ПВХ (рис. 4.33). Провод пло­ский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм2. Количество жил — 2 или 3. Применяется при монтаже освети­тельных стационарных систем и про­кладке силовых линий. Номинальное напряжение — до 450 В, частота — до

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Одна­ко в этом таится подвох. Дело в том, что в последнее время было замечено не­соответствие между заявленным сече­нием жил провода и фактическим. По­сле проверки выяснилось, что провод, имеющий маркировку ПУГНП 3x1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое от­носится и к изоляции. При покупке про­водов этой марки необходимо изме­рять сечение жил и толщину изоляции.

 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон экс­плуатации — от -50 до +70 °C. Влаго­стойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сече­ния провода. Стоек к механическим по­вреждениям и вибрации.

АППВ имеет те же самые характе­ристики, что и ППВ, за исключением материала жилы — она алюминиевая (см. рис. 4.34).

 АПВ — алюминиевый одножильный провод с изоляцией из ПВХ (рис. 4.34). Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм2 и много­проволочная — от 25 до 95 мм2.

 Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме мате­риала жилы: вместо алюминия — медь (рис. 4.35). Сечение жилы начинается с 0,75 мм2.

Кроме того, жила становится много­проволочной не с 25, а с 16 мм2. Более гибок, чем АПВ.

Характеристики провода ПВ 3 со­впадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щи­тах, при установке большого коли­чества электроустройств.

Применяется также для проклад­ки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода (рис. 4.36).

ПРИМЕЧАНИЕ

Провод применяется практически во всех видах монтажа стационарных осве­тительных и силовых систем. Прокла­дывается в пустотах, трубах, стальных и пластиковых лотках. Широко исполь­зуется при монтаже распределительных щитов. Химически стоек, температур­ный режим эксплуатации — от -50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механиче­ским повреждениям и вибрации.

Провода марок АПВ, ПВ 1 и ПВ 3 име­ют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный про­вод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круг­лую форму и плотность (рис. 4.37).

 Жила многопроволочная, их общее количество колеблется от 2 до 5, сече­ние — от 0,75 до 16 мм2. Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую марки­ровку, оболочка белая.

Провод используется при присоедине­нии различных электроустройств, начи­ная с бытовой техники и заканчивая са­довым инвентарем. Благодаря гибкости и легкости применяется также для про­ведения освещения и даже монтажа ро­зеток. ПВС является бытовым проводом, используемым для изготовления удлини­телей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон темпера­тур — от -40 до +40 °C (вариант ПВС У) и от -25 до +40 °C. Благодаря своей кон­струкции устойчив к изгибу и механиче­скому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или медно- луженый плоский провод (рис. 4.38). Изоляция жил и оболочка из ПВХ.

 Жила многопроволочная, повышен­ной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм2. Напря­жение — до 380 В, частота — 50 Гц. Ис­пользуется как шнур для присоедине­ния осветительных приборов и бытовой техники невысокой мощности, напри­мер, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

ПРИМЕЧАНИЕ

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Кабели для передачи информации

Помимо электроэнергии кабели пере­дают информационные сигналы. В по­следнее время появилось множество новых видов проводников информации. Если еще 10-15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной тех­ники видов информационных провод­ников стало намного больше. Большин­ство из них слишком специализировано и представляет интерес лишь для узко­профильных специалистов. Для домаш­него мастера достаточно знать и уметь пользоваться лишь несколькими вида­ми. Их мы и рассмотрим.

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75.

RG-6 — коаксиальный кабель для пе­редачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио (рис. 4.39).

 Состоит из центральной медной жилы сечением в 1 мм2, окружающей ее изоляции из вспененного полиэти­лена, экрана из алюминиевой фоль­ги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество техни­ческих характеристик, касающихся ча­стоты передающего сигнала, сопротив­ления, экранирования и т. д. Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводни­ка — 75 Ом (рис. 4.40).

 Данная информация предназначена для специалистов. Вкратце можно ска­зать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (теле­визора) и разводки видеосигнала на не­сколько источников (рис. 4.41).

приема или передачи сигнала. Каждый проводник заключен в изоляцию из ПВХ или про­пилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена. В конструк­ции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токо- проводящим жилам.

 Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводни­ка, устойчивости к температурным и ударным нагрузкам, времени зату­хания сигнала, разновидности экрана и т. д. (рис. 4.42).

Компьютерные ка­бели (витая пара). Служат для построения компьютерных сетей (рис. 4.43).

Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз витая пара (рис. 4.44 и 4.45). Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения в зависимости от вида кабе­ля возможны различные ва­рианты защиты: □ UTP, или незащищен­ная, без общего экрана для пар проводов;

- FTP, или фольгированная, с экраном из алю­миниевой фольги; □ STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;

Рис. 4.44. Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Можно увидеть такой кабель, исполь­зующийся в качестве телефонного про­вода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Телефонные кабели и провода

Телефонные проводники делятся на 2 основных вида. Первые предназначе­ны для прокладки нескольких (до 400) абонентских линий. Второй вид приме­няется для разводки в отдельно взятых квартире или доме.

ТППэп — основной вид кабеля для прокладки линий рассчитанной на большое количе­ство абонентов (рис. 4.46). телефонной связи, Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм2, по­крыта полиэтиленовой изоляцией. В не­которых видах кабеля пары объединены в группы по 5 или 10 пар.

Внешняя обо­лочка также полиэтиленовая или вини­ловая. Буквы «э» и «п» в названии обо­значают пленочный экран. Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жила­ми занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под зем­лей, в кабельных каналах или воздуш­ным путем.

Для проведения телефонной линии к отдельному абоненту и разводки вну­три помещения используются телефон­ные провода следующих видов.

ТРВ — одно- или двупарный телефон­ный распределительный провод (рис. 4.47).

Это плоский провод с раз­деленным основанием, жила медная, однопроволочная, се­чением 0,4 или 0,5 мм2. Количе­ство жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведе­ния телефонных линий внутри по­мещений.

Эксплуатируется при температуре от -10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

ТРП — по характеристикам совпада­ет с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из поли­этилена (рис. 4.48).

По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокла­дывать снаружи зданий. ШТЛП — телефонный пло­ский шнур с медными многопро­волочными жилами. Изоляция жил из полиэтилена (рис. 4.49). Изолированные ТПЖ покры­ты оболочкой из ПВХ. Количе­ство жил — 2 или 4, сечение — от 0,08 до 0,12 мм2. Используется для проведения линий внутри помещений и в теле­фонных аппаратах. Провод по­вышенной гибкости. ПРППМ — плоский про­вод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена (рис. 4.50). Существует            модификация

ПРПВМ, оболочка которого из­готовлена из ПВХ. Количество жил 2, сечение жилы — 0,9 или 1,2 мм2. Применя­ется при прокладке телефон­ной линии вне помещения, на воздушных опорах, в зем­ле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от -60 до +60 °C.

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, ис­пользуются специальные кабели, об­ладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погре­ба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического поврежде­ния. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

РКГМ — силовой монтажный одно­жильный провод повышенной термо­стойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм2. Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком (рис. 4.51).

Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повы­шенной влажности (до 100 % при температуре +35 °C), тер­мостоек (диапазон эксплуата­ционных температур — от -60 до +180 °C). Кроме того, про­вод защищен от вредного воз­действия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повы­шенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

ПНСВ — нагревательный одно­жильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь (рис. 4.52).

Сечение жилы — 1,2; 1,4; 2 и 3 мм2. Изоляция из ПВХ или по­лиэтилена. Номинальное напряже­ние — до 380 В, частота — 50 Гц. Провод тер­моустойчив: диапазон.
