2. Инструменты

При работе с электричеством нужно достаточно много инструментов — как общего характера, так и специализированных. Далее рассмотрен краткий перечень всего необходимого, что понадобится при установке и ремонте электрических сетей. Это нужно для того, чтобы знать, в каком случае и как именно применяется тот или иной инструмент.

 Ручной инструмент

Начинать список инструментов стоит с самых универсальных, которые могут понадобиться практически в любой ситуации. К ним относятся следующие.

Набор ключей	Рис. 2.1. Молоток с изолированной ручкой и гвоздодером

Лучше всего приобрести не один, а несколько с различной массой бойка. Трех молотков будет вполне достаточно для любой ситуации: с бойком в 600, 300 и 150 г. Самый маленький молоток пригодится, если надо будет забивать мелкие гвозди крепления электроустановочной скобы. Хорошо, если средний молоток будет иметь на обратной стороне гвоздодер (рис. 2.1).

В дополнение к молоткам хорошо иметь киянку — деревянную или резиновую. Она пригодится при работе со стамеской.

Набор ключей

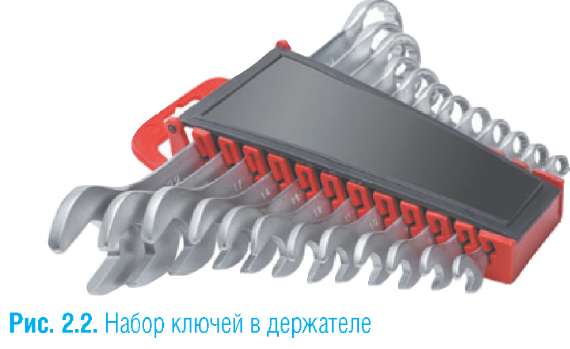

 Просто необходим при выполнении соединения проводов при помощи сжимов или болтов с гайкой, а также для откручивания соединений в различных устройствах, например распределительных щитах. Лучше всего иметь набор ключей с малыми размерами — от 6 до 24 мм. Большие размеры вряд ли понадобятся, все-таки монтировать придется в домашних условиях, а не на заводе. На данный момент существуют универсальные наборы ключей с одной рукоятью и множеством насадок. Они намного удобнее и легче классических инструментов (рис. 2.2).

 Монтажный нож

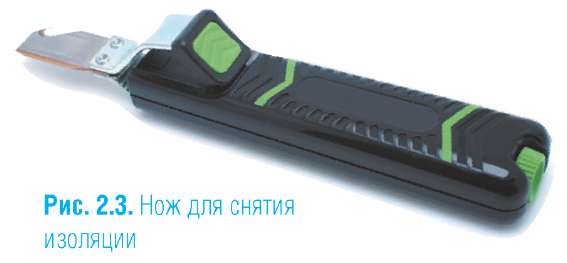

Вещь универсальная. Пригодится в любом случае. Одно примечание: нож для электромонтажных работ должен быть с изолированной ручкой (рис. 2.3).

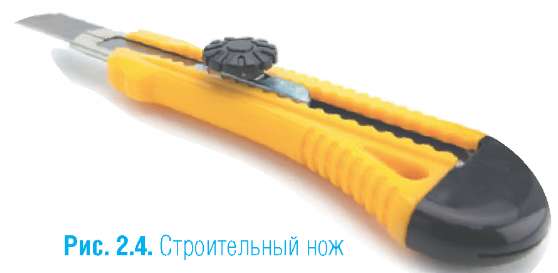

 В магазинах широкий выбор разнообразных ножей для всех видов работ (рис. 2.4).

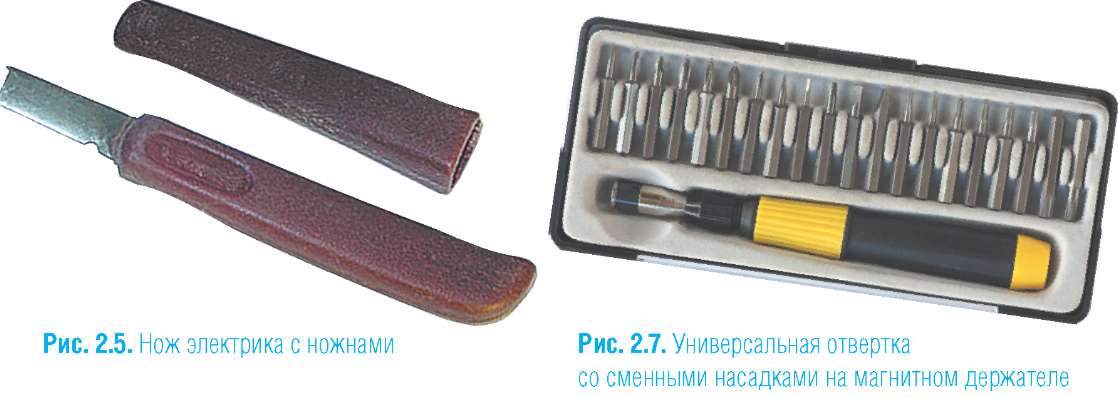

 Если придется трудиться на высоте и таскать инструменты в монтажном поясе, можно приобрести или изготовить нож с ножнами, чтобы безопасно двигаться и без проблем извлекать его на ощупь (рис. 2.5).

Набор отверток

Еще одна необходимая вещь. Отвертки должны быть с изолированной ручкой и иметь как можно больше разновидностей рабочей части: шлиц (плоскую), крест и шестигранники (рис. 2.6).

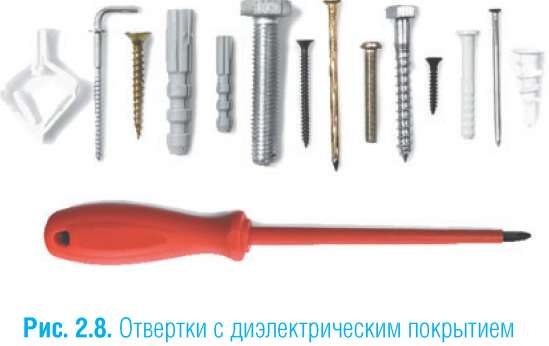

 Лучше всего приобрести набор со сменными насадками и отдельно отвертки с длинным жалом, а также дополнительной изоляцией, чтобы выполнять работы в труднодоступных местах (рис. 2.7 и 2.8).

 Бокорезы

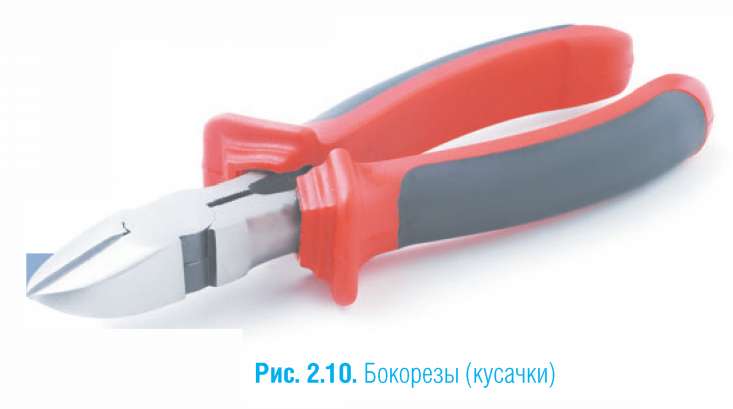

Немного похожи на пассатижи. Отличаются более узкой специализацией — они предназначены для перекусывания проводов, скусывания торчащих шурупов или гвоздей и ни для чего более (рис. 2.10).

Плоскогубцы

Правильнее называть этот инструмент пассатижами, поскольку он включает в себя сами плоскогубцы, бокорезы и два резака для проволоки. Плоскогубцы всегда должны быть под рукой у любого электрика. С помощью этого инструмента выполняется множество операций. Пассатижи — поистине универсальный инструмент, использующийся практически во всех слесарно-монтажных работах.

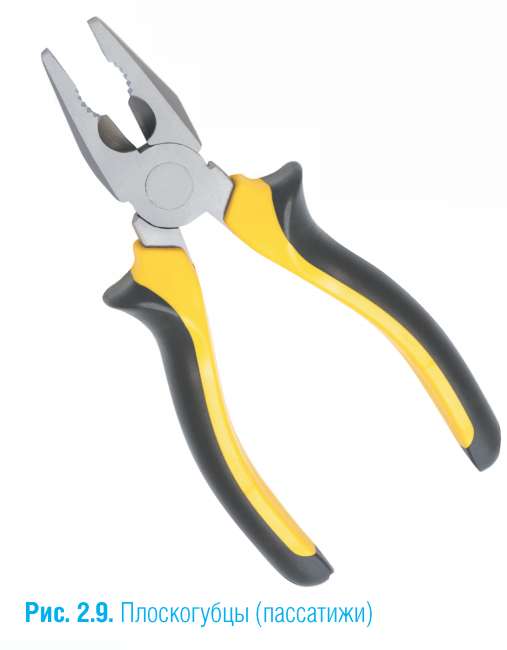

Электромонтажные плоскогубцы отличаются от обычных изолированными рукоятками (рис. 2.9).

Круглогубцы

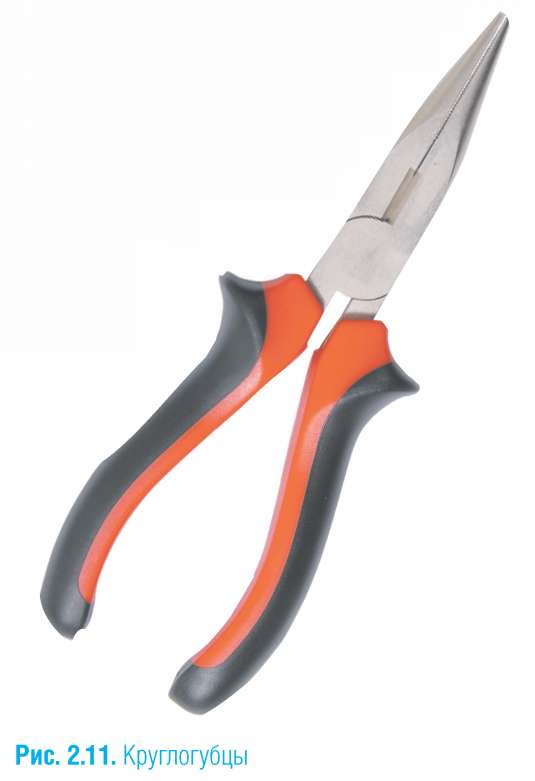

Инструмент сродни пассатижам с длинными и закругленными губками (рис. 2.11). Круглогубцы предназначены для фигурного выгибания проволоки, что пригодится при монтаже различного вида сжимов и контактов.

Напильник

Существует множество видов: от массивных рашпилей с грубой рабочей поверхностью до тонких надфилей. При электромонтажных работах пригодится напильник средних размеров, плоский или трехгранный (рис. 2.12). Он необходим для обтачивания жил проводников, стачивания изоляции и других работ, где требуется подгонка поверхностей.

Зубило

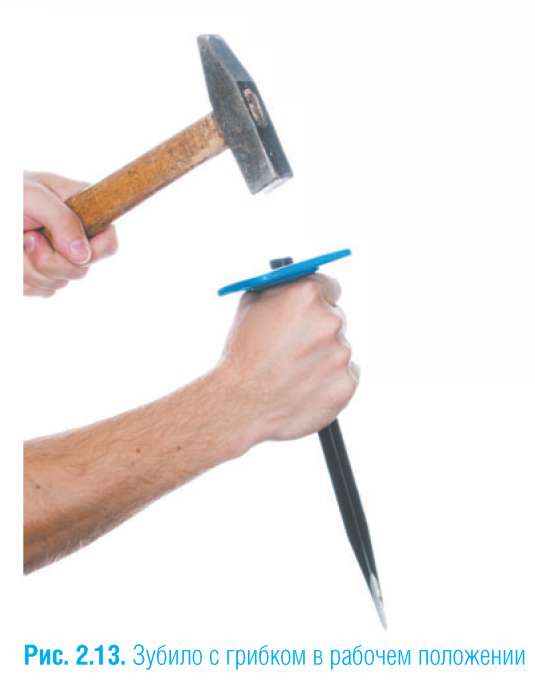

Это ударно-режущий инструмент, при помощи которого в камне или метал- f ле пробиваются бороздки и отверстия. Пригодится при штроблении каменных поверх- Рис. 2.12. Напильник ностей, особенно в проблемных местах, куда не достает электроинструмент. К зубилу прилагается надеваемое на него приспособление из резины, предназначенное для защиты рук от ударов молотка, — грибок (рис. 2.13).

Ножовка по металлу

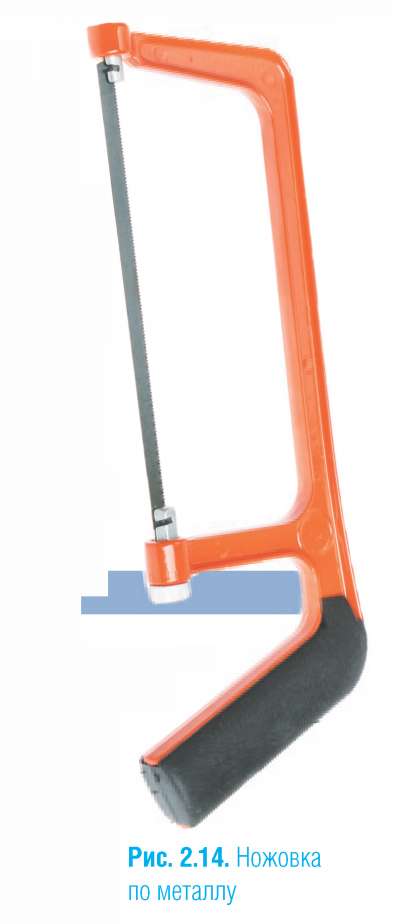

Состоит из рукояти и рамки, на которую натягивается сменное полотно для резки металла. Некоторые модели имеют специальную ручку, которая регулирует угол поворота полотна. Применяется при резке массивного кабеля и для выполнения сопутствующих работ (рис. 2.14).

Стамеска-долото

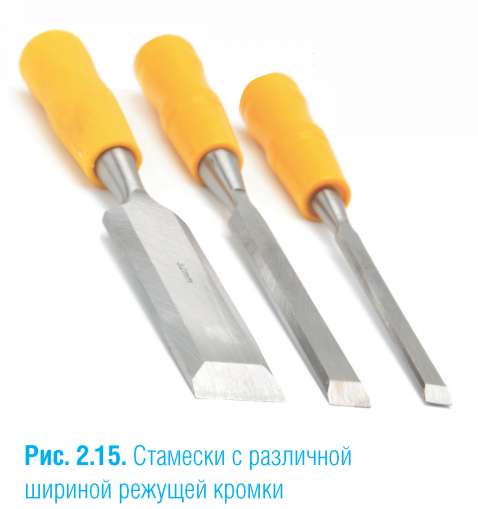

Плотницкий режущий инструмент, используемый при работах с деревом (рис. 2.15). Необходим для выдалбливания углублений в дереве, снятия фасок и зачистки пазов. Стамески по металлу отличаются формой режущей кромки: полулунной, прямой, фигурной, а также клювообразной. Работать можно рукой или при помощи молотка либо киянки.

Пояс для инструментов

Электромонтажные работы зачастую проводятся в труднодоступных местах: на высоте, в узких шкафах или межпотолочном пространстве. В таких условиях нужно, чтобы инструмент был под рукой.

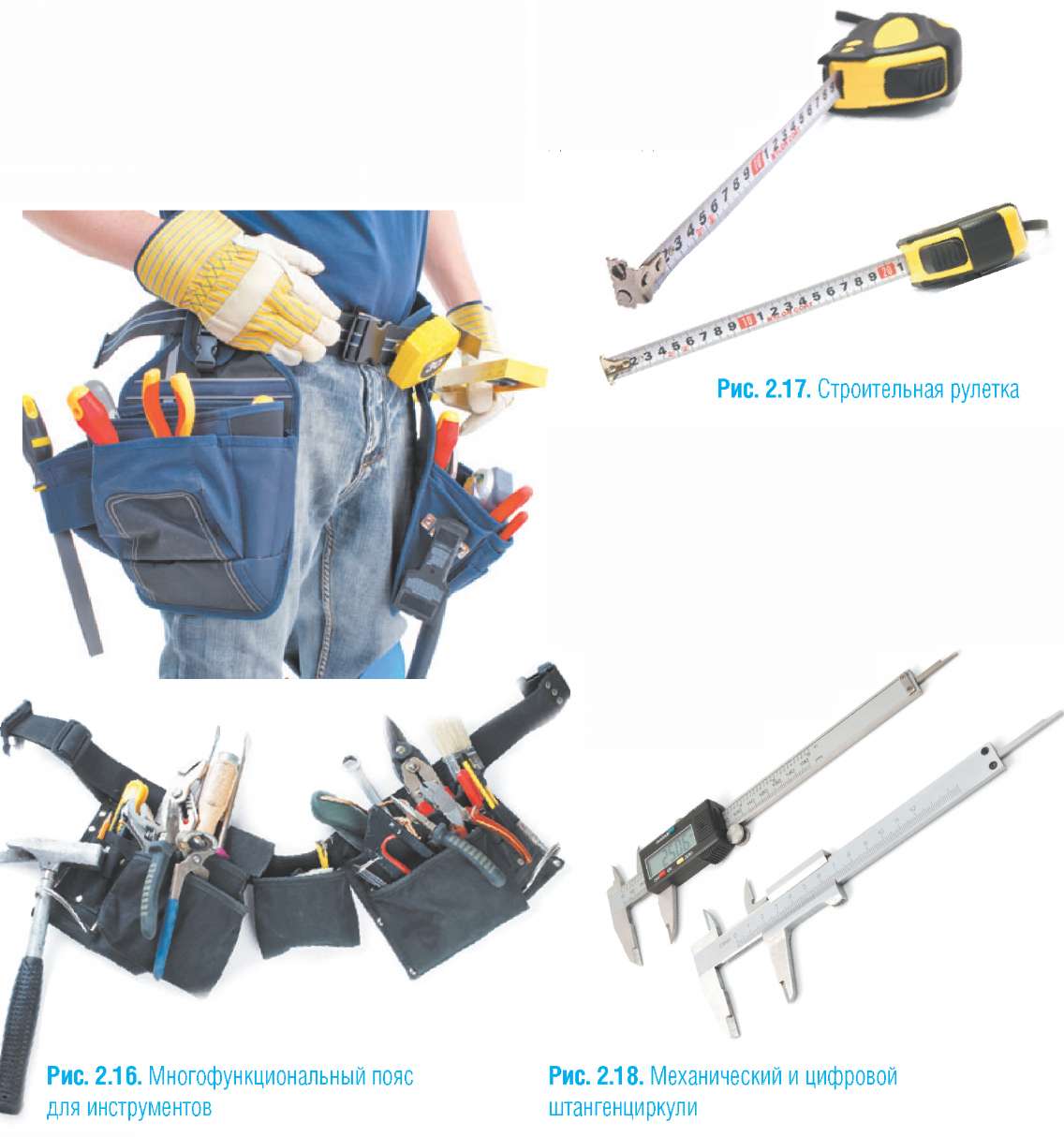

Монтажный пояс пригодится, когда необходимо не занимать руки и не зажимать в зубах весь арсенал инструментов. Он удобно крепится на поясе и имеет множество кармашков и петель, в которых можно разместить все, что нужно (рис. 2.16). Имеет множество модификаций для самых различных работ.

Рулетка

Один из основных измерительных инструментов (рис. 2.17). Пригодится для снятия размеров рабочих объектов, что требуется для определения количества кабеля, расстояния между электрическими точками и т. д. Для электромонтажных работ выбирают инструмент с наибольшей длиной — 7,5-10 м. При необходимости можно приобрести специальную рулетку с матерчатой лентой длиной до 50 м.

 Штангенциркуль

Инструмент для замера толщины проводов. Существует как механический штангенциркуль, так и цифровой (рис. 2.18). Последний намного дороже, но не требует специальных навыков в распознавании результатов измерения.

 Отвертка-пробник

Ее еще называют индикатором или, точнее, индикатором фазы. Этот инструмент внешне похож на обычную отвертку и может использоваться по соответствующему назначению. Однако основная задача у отвертки-пробника совсем другая. В рукоятку индикатора, сделанную из прозрачного пластика, встроена неоновая лампа. На торце рукояти имеется шунтовый контакт. При необходимости определить наличие фазы на проводе жало индикатора приставляется к нему и контакт на торце прижимается пальцем. Если фаза есть, то вспыхнет лампа.

Разновидностей пробников существует много (рис. 2.19 и 2.20). Среди них есть инструмент с многоцелевыми функциями. Помимо наличия фазы, с его помощью можно найти провод под напряжением, спрятанный в стене, или точно определить числовые значения напряжения и силы тока. Классические пробники рассчитаны на напряжение и силу тока домашней сети соответственно 220 В и 10-16 А.

Лампа-пробник

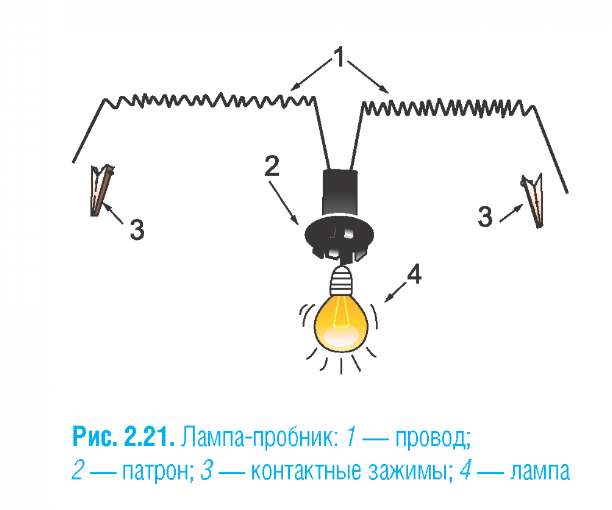

Если под рукой нет индикатора фазы, то простейший прибор для определения фазового напряжения можно изготовить собственными руками. Он состоит из лампы накаливания 40-100 Вт, двух проводов и лампового патрона Е 27. По сути, прибор представляет собой лампочку в патроне с двумя проводами (рис. 2.21). При контакте этих проводов с фазовым и нолевым проводами лампа загорится. Если напряжения нет, то и тока нет.

Клещи для снятия изоляции

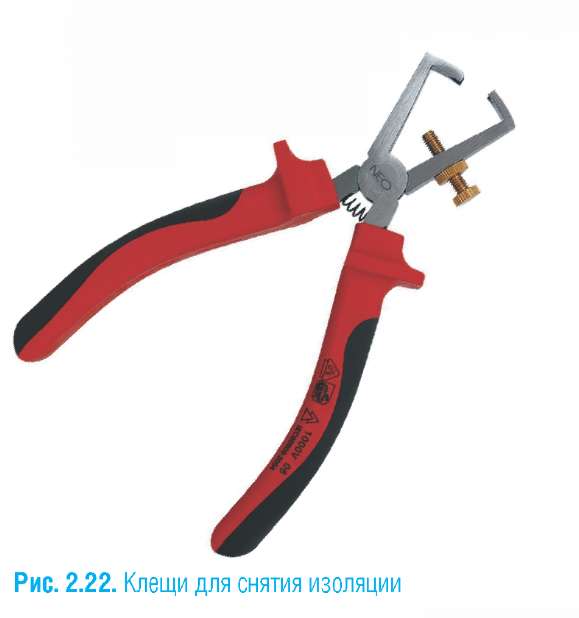

Вещь очень полезная, особенно если вы не собираетесь ограничиваться мелким ремонтом, а хотите всерьез заняться электромонтажными работами (рис. 2.22).

Обжимные клещи

Инструмент для опрессовки кабельных наконечников (рис. 2.23). Обжимать гильзы для кабеля при помощи плоскогубцев не всегда удобно, да и соединение не будет надежным. При помощи обжимных клещей можно опрессовывать кабельные наконечники, гильзы и разьемы с высокой степенью надежности.

Клещи для обжимки витой пары

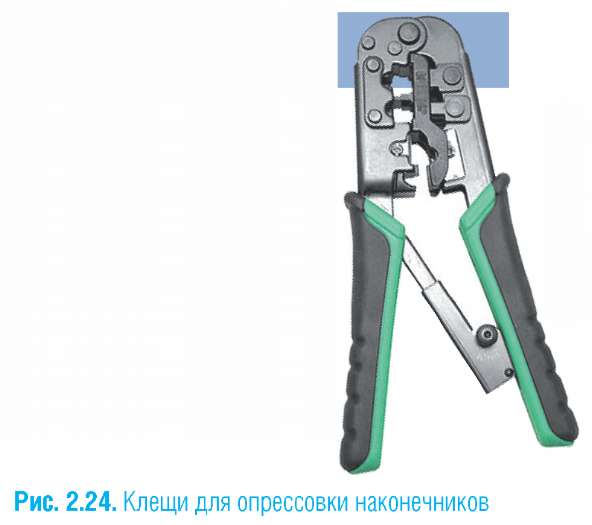

Этот инструмент необходим для запрессовки жил витой пары в наконечнике. Без таких клещей невозможно соединить два компьютера в одну сеть или подключить один из них к Интернету (рис. 2.24).

Это скорее не инструмент, а расходный материал, но ни один электрик не обходится без изоленты (рис. 2.25).

Она всегда должна быть в любом наборе инструментов. Этот гибкий изолирующий материал может быть нескольких видов. Классическая (на основе пластиковой ленты) может служить не только в качестве изолирующего материала, но и как метчик для проводов. Специально для этой цели изолента окрашивается в разные цвета. Матерчатая (черного цвета) хоть и уступает современным видам, но тем не менее пользуется популярностью у многих электриков. Она меньше реагирует на температуру и не так оплавляется, как изолента из резины.

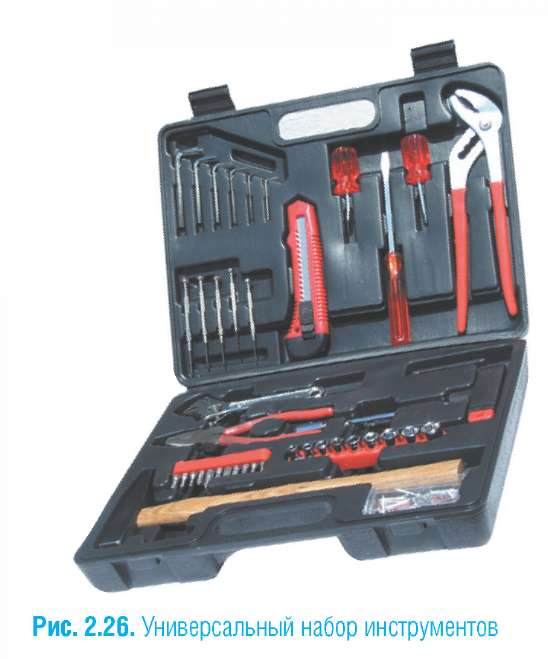

В настоящее время фирмы — производители инструментов для строительства предлагают комбинированные наборы различных приспособлений. Выбор лишь за фронтом работ и финансовыми возможностями (рис. 2.26).
