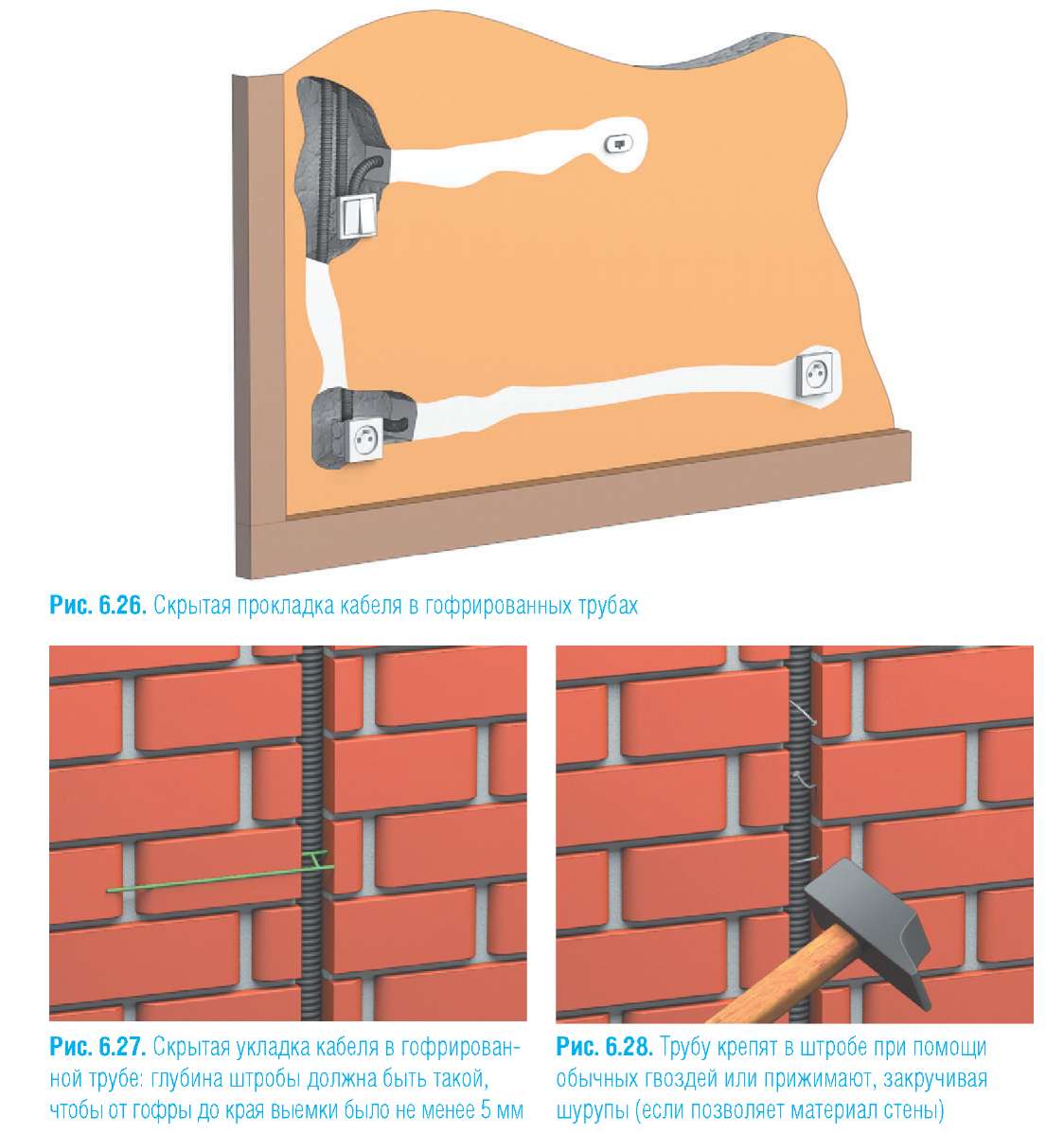

Для особо надежной проводки кабе­лей используются пластиковые трубы, гофрированные или ПВХ (рис. 6.26).

 Единственная разница — шири­на и глубина штробы будут намного больше. Пластиковые трубы крепятся увешками или металлическими скоба­ми, если их диаметр превышает 40 мм. Можно фиксировать трубы в штробе и при помощи быстро застывающего гипса (рис. 6.34).

Такой способ прокладки более трудо­емок, но существенно повышает надеж­ность и долговечность проводников. Кроме того, в случае замены или ремон­та кабеля можно легко вынуть его из трубы, которая зафиксирована в стене, и произвести все необходимые работы.

Скрытая прокладка кабеля в перегородках, полах и потолках

Если в помещении предусматри­вается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в гори­зонтальном направлении, все провода прячутся под гипсокартон, подводят­ся к стенам и опускаются вертикально вниз под нужные электрические точки. Можно избежать бурения отверстий под распаян­ные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напро­тив коробок придется вставить пластиковые лючки. Вмонтировав та­кой люк, можно в любой момент получить доступ к электрической аппа­ратуре, размещенной за перегородкой или подвесным потолком (рис. 6.35).

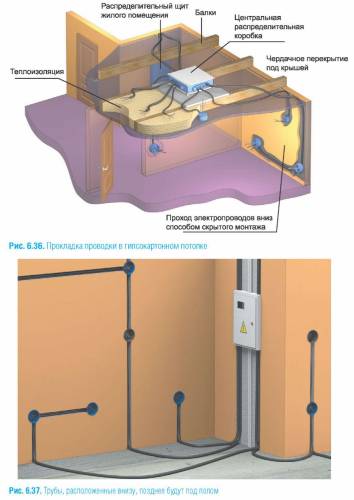

Провода освещения можно крепить к потолку хомутами или увешками. Хо­роший вариант, когда проводка заклю­чена в пластиковые трубы, прикреплен­ные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции (рис. 6.36).

Если есть желание, то кабель мож­но проложить и в полу. Хорошо под­ходят для такого способа монтажа полы из дерева и гипсоволоконных плит. В первом случае в лагах выпиливаются или про­сверливаются отверстия, в которые просовываются пластиковые трубы, а вну­три них проходит кабель. Во втором случае трубы про­сто укладываются на пол, при­крепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается наполь­ное покрытие (рис. 6.37). лючок для гипсокартона

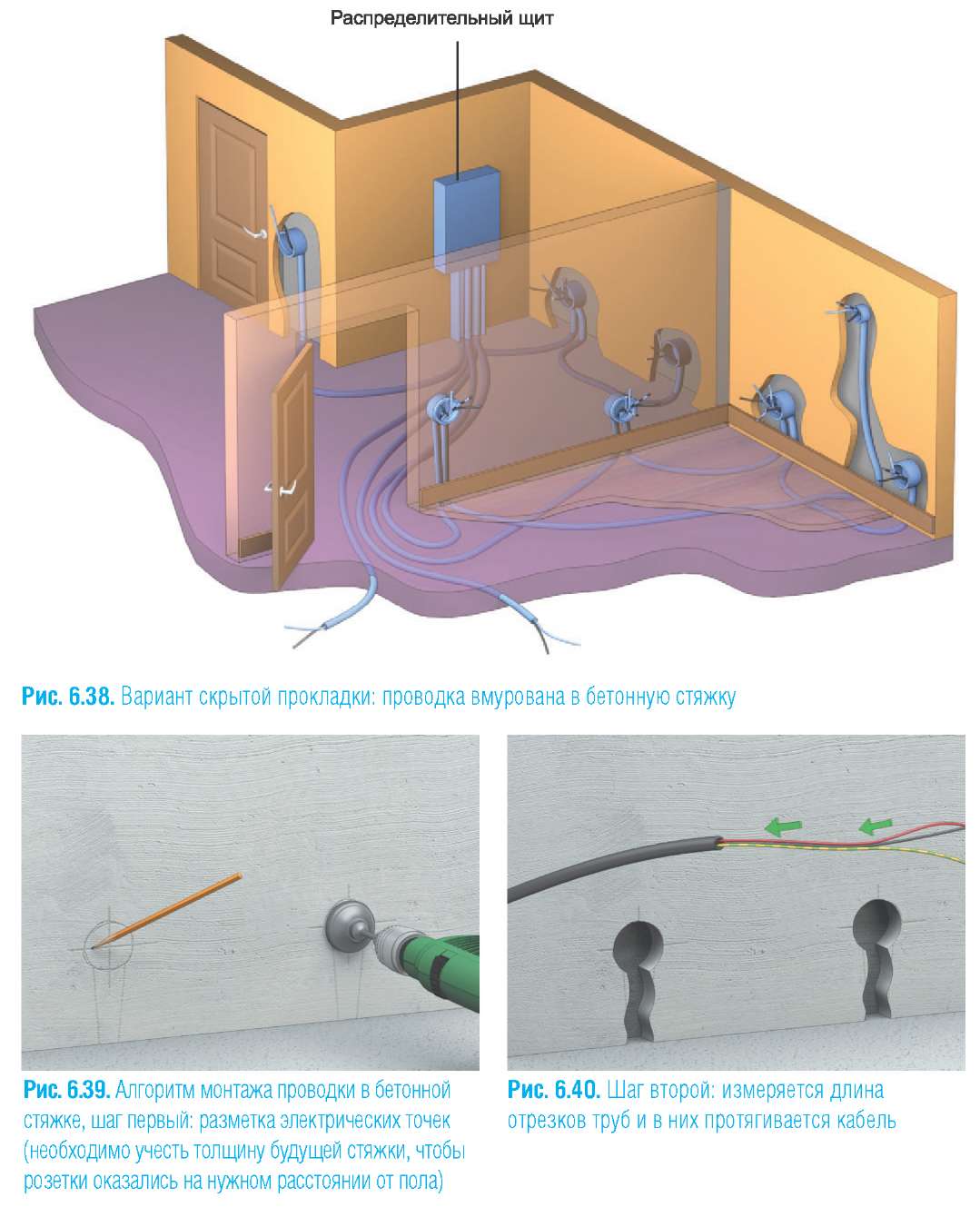

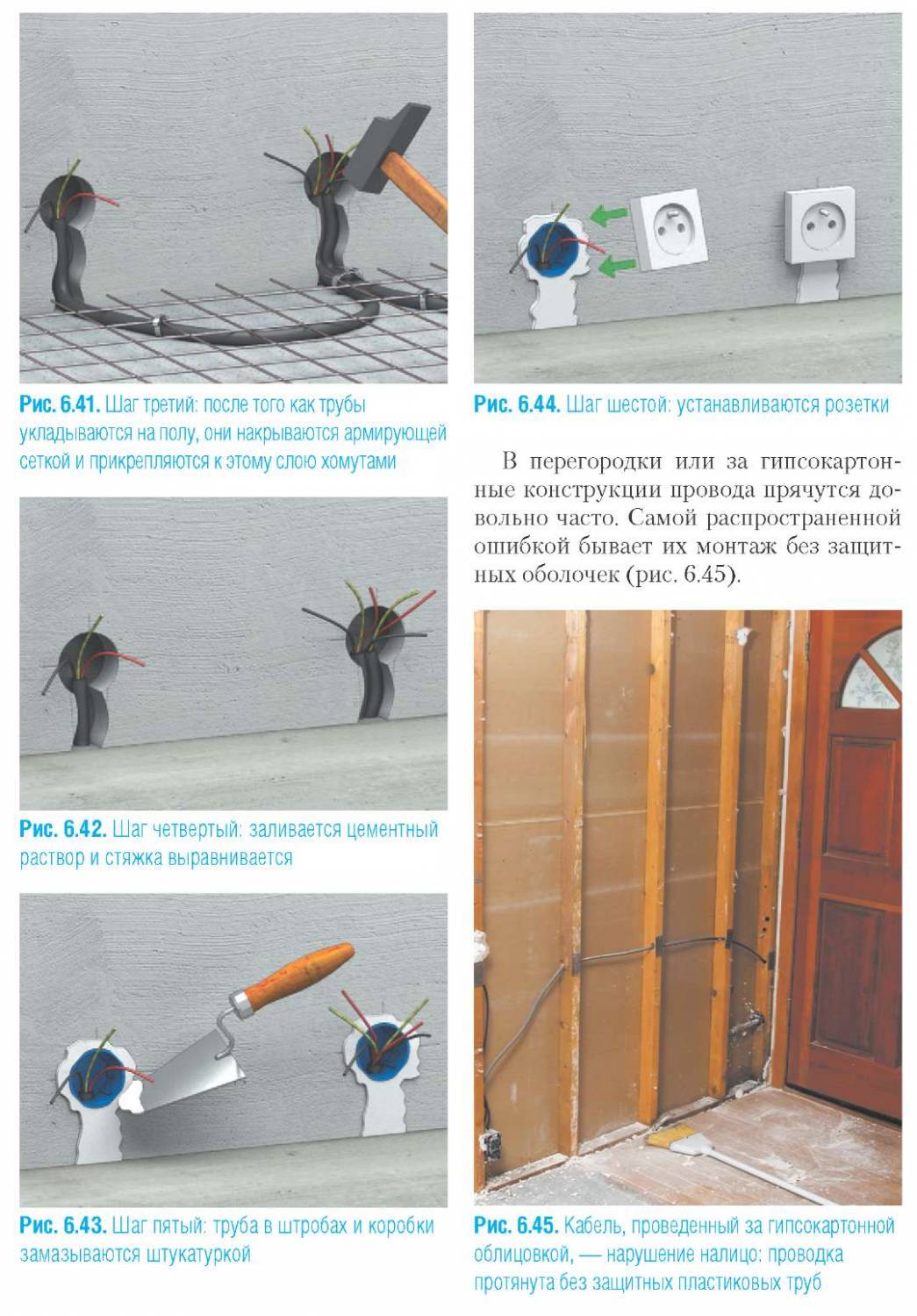

 Есть вариант, когда проводка пря­чется в трубы и заливается цементным раствором — помещается под стяжку (рис. 6.38-6.44). Однако так делать не рекомендуется, особенно если слой рас­твора над трубой достаточно тонкий.

ВНИМАНИЕ!

Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода. Это можно делать только в коробках, за границами скрытой прокладки проводки.

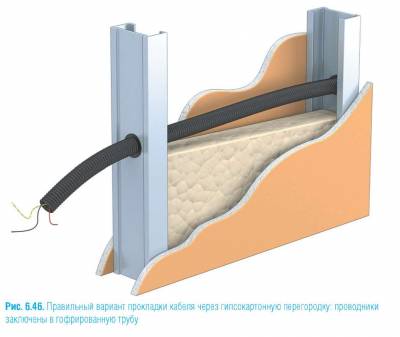

  В металлических профилях просто пробиваются отверстия. Перед тем как нашить гипсокартон, провода прово­лакиваются сквозь них (рис. 6.46). Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металличе­ские детали конструкции.

Они находятся там с момен­та изготовления перекрытия. Спрятать в них провода — замечательная идея, поскольку не требуется штробления, а провода надежно защищены. В потол­ке пробиваются два отверстия: одно — у стены, второе — в месте, где будет рас­полагаться светильник. При помощи

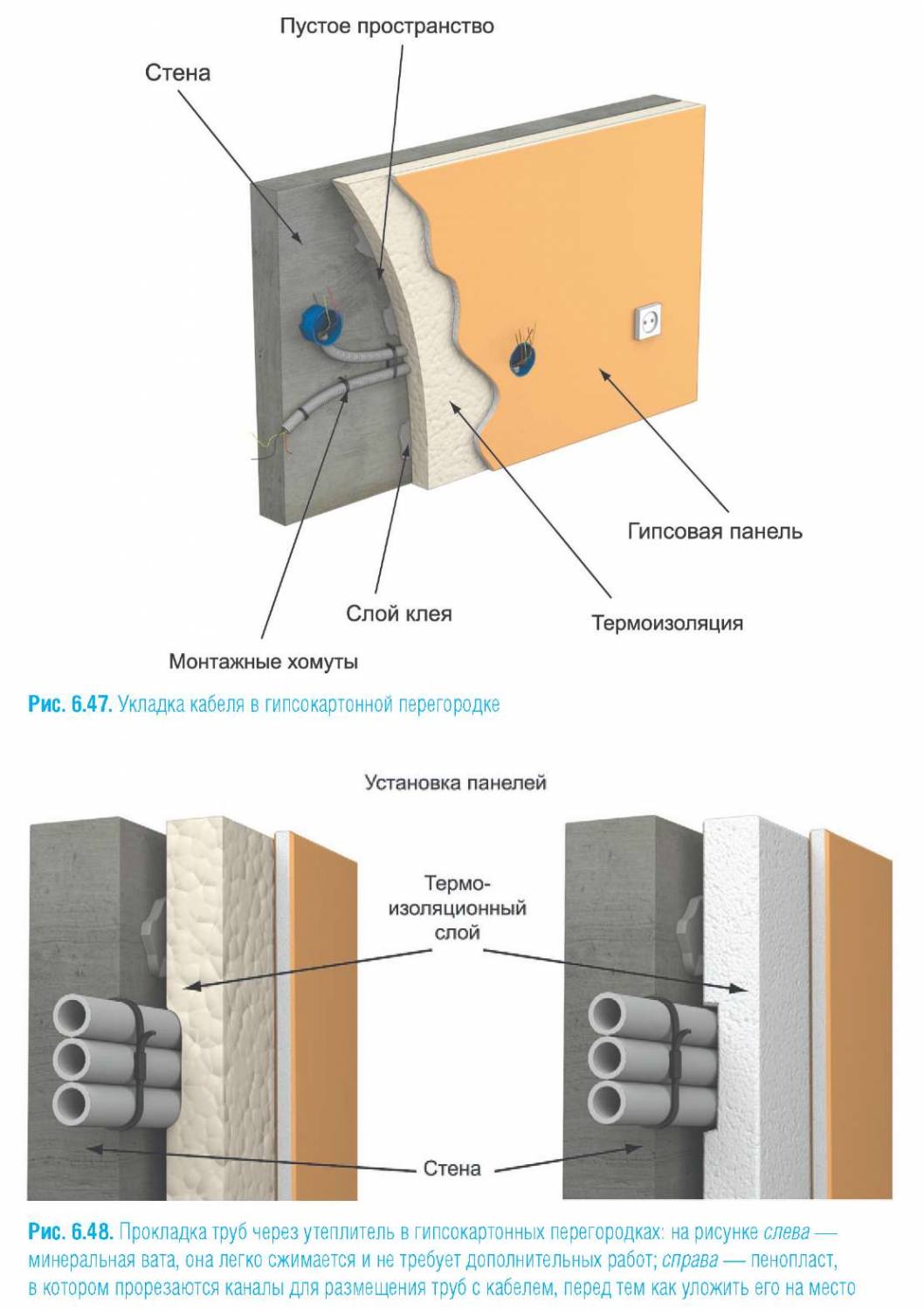

Кроме того, вытащить такой провод для замены или ремонта практически невозможно. Он запутается в заусен­цах профилей и острых краях подвесов. Есть простейшее решение такого вопро­са — кабели заключаются в пластиковые трубы или короба, а те, в свою очередь, просовываются в отверстия профиля (рис. 6.47 и 6.48).

При прокладке проводов освещения часто используются пустоты в потолочной конструкции, зонд из жесткой проволоки провод протаскивается через канал в плите.

ВНИМАНИЕ!

Если проводка прячется в перегородки, полы или потолки, то она обязательно должна быть заключена в пластиковые трубы или лотки. Это требование по­жарной безопасности и защищенно­сти людей.
