Установка ТВ розетки
Лежащие на виду или скрученные за мебелью телевизионные кабели очень
мешают при уборке и не добавляют красоты помещению. Но бывает и хуже,
когда кто-нибудь случайно их задевает (как правило, в самый неподходящий
момент) и картинка в телевизоре исчезает.
Гораздо предпочтительней один раз упрятать эти шнуры в плинтус, кабель-канал, в штробу под штукатурку – кому как удобно, а непосредственно возле телевизора установить телевизионную розетку.
Перед покупкой ТВ розетки необходимо определиться со способом ее крепления, так как существует два вида розеток: внешняя накладная и розетка скрытой установки. Выбор фирмы-изготовителя, цены, цвета остаются за вами.
Инструменты и материалы:
- Розетка телевизионная;
- Инструмент для снятия изоляции (специальные приспособления, нож канцелярский, бокорезы или простой кухонный нож);
- Отвёртки;
- Перфоратор, дрель;
- Крепеж.
Процесс установки телевизионной розетки
1. Выберите крепеж в зависимости от материала поверхности установки:
бетон, кирпич, ГВЛ – дюбель, гвозди;
дерево – саморезы, гвозди.
2. Разберите розетку. По крепёжным отверстиям сделайте разметку для сверления. А далее – либо установите дюбель в отверстие, либо сразу крепите корпус розетки к поверхности.
3. Подготовьте кабель и подключите его к розетке, как описано в пунктах 3 – 6 инструкции по монтажу скрытой розетки.
Если вы остановились на установке скрытой розетки, то сначала необходимо красиво спрятать провод от источника сигнала (антенна, разветвитель). Плинтус должен быть с каналом для проводки. Кабель-канал подбирается под сечение вашего кабеля с небольшим запасом. И плинтусы и кабель-каналы можно подобрать под цвет вашего пола, мебели, обоев. Если же монтаж ТВ-розетки происходит в процессе ремонта, то кабель можно спрятать в штробу вместе с электропроводкой.
Коробки для ТВ розеток бывают для кирпича–бетона и ГВЛ и устанавливают в специальное отверстие.

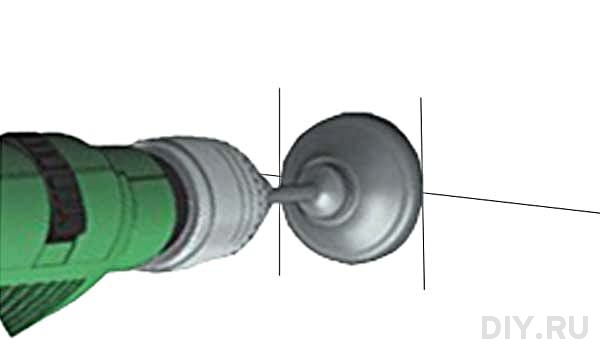

1. Подберите насадку для перфоратора диаметром, равным диаметру коробки и сделайте круглое отверстие достаточной глубины.

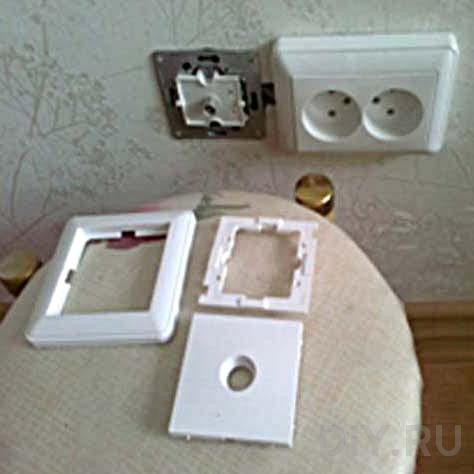

2. Разберите розетку при помощи тонкой отвертки, установите корпус в отверстие и закрепите его с помощью дюбелей и саморезов.
3. Отрежьте ТВ кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подготовьте кабель: снимите наружную ПВХ изоляцию с 2,5 – 3 сантиметров кабеля. Далее снимите оплетку и жильную изоляцию примерно на 1 см от конца кабеля. Для этой работы используйте специальные калиброванные приспособления, бокорезы или острый нож. Старайтесь не оставлять рисок на центральной жиле, это может привести к её перелому.

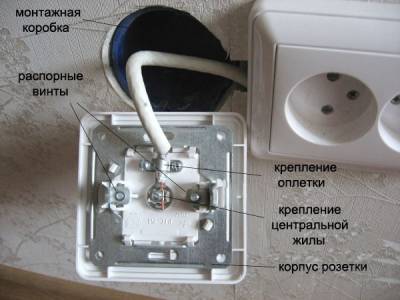

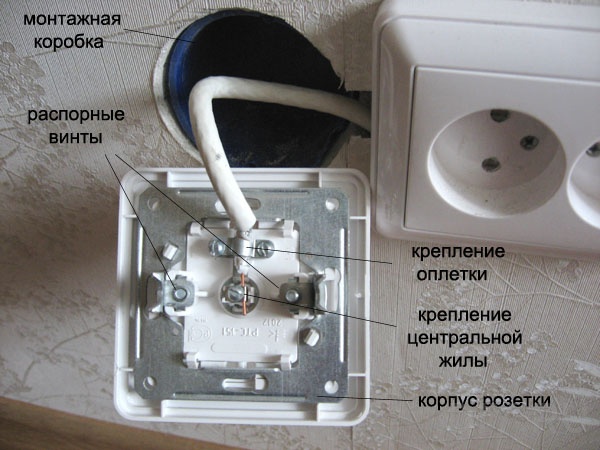

5. Закрепите центральную жилу к центральному выводу розетки винтом и зафиксируйте оплетку соответствующим зажимом.
6. Визуально проконтролируйте отсутствие замыкания центральной жилы с оплеткой.
7. Смонтированный корпус розетки поместите в коробку. Затяните распорные винты так, чтобы корпус розетки был заподлицо со стеной.

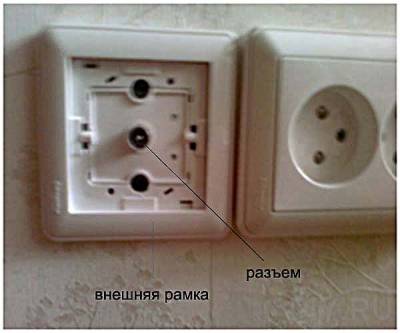

8. Закрепите внешние рамку и накладку.

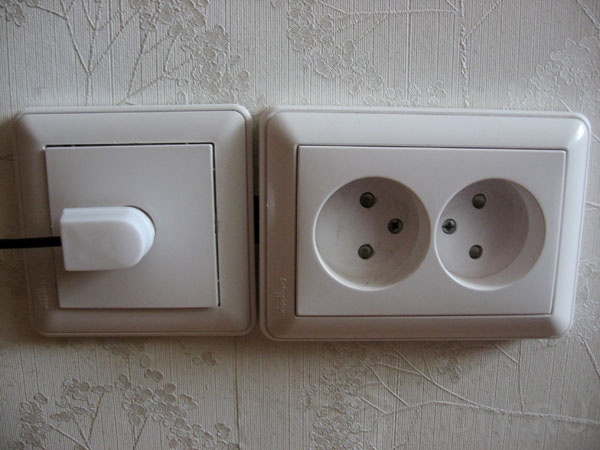

9. Проверьте розетку в работе.
|
