Чтобы расположить автоматы и про­чую электромонтажную аппаратуру и за­щитить ее от воздействия внешней среды, а также скрыть от случайного нажатия, используются металлические и пласти­ковые боксы (рис. 5.113).

Ассортимент таких изделий весьма велик. Сюда входят и миниатюрные ко­робочки на 2-4 автомата, и гигантские навесные шкафы на несколько сотен групп. В быту, как правило, использу­ются пластиковые встраиваемые и на­весные боксы под группы автоматов от 6 до 24. Они обладают современным дизайном и весьма удобны в эксплуа­тации.

В зависимости от подстилающей по­верхности и способа проведения про­водки пластиковый бокс может быть наружным или внутренним. Бокс вну­тренней установки монтируется в нишу, которая выдалбливается или прореза­ется в перегородке. Снаружи остается лишь дверца. Боксы наружной уста­новки монтируются прямо на стену при помощи дюбель-гвоздей или шурупов и не требуют дополнительных работ. В комплекте с боксом всегда идут кре­пеж и DIN-рейка (металлическая план­ка, на которую крепится аппаратура, со специальной защелкой на тыльной стороне) — на ней держатся автоматы. В зависимости от производителя иногда в комплект входит шина для подсоеди­нения ноля или заземляющего провода. Боксы снабжены дверцей с прозрачной крышкой, которая может закрываться на ключ или просто защелкиваться.

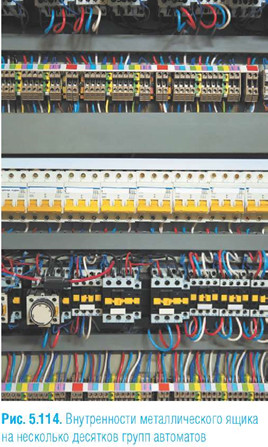

Металлические ящики, как и пла­стиковые боксы, бывают наружной или скрытой установки. Они во всем похо­жи на пластиковые изделия, но выпол­нены из металла и иногда имеют более высокую степень защиты (герметич­ность). Устанавливаются они, как пра­вило, в производственных и нежилых помещениях. В общем, задача ящиков, боксов и щитов заключается в том, чтобы сгруппировать электроаппара­туру в одном месте, сделать такой мон­таж максимально удобным и быстрым, а сами автоматы, УЗО и прочее защи­тить от неблагоприятных условий сре­ды (рис. 5.114).

Электрические счетчики

Эти приборы в сети могут и не при­сутствовать. Единственная их задача — подсчитать, сколько энергии протекло на определенном участке цепи за какое- то время (рис. 5.115 и 5.116).

Счетчики измеряют электроэнергию в киловатт-часах. Что же обозначает эта единица измерения? Ответ прост: устройство мощностью в 1000 Вт долж­

но работать целый час, чтобы потратить 1 кВт-ч. По формулам, которые были приведены в главе «Общая теория элек­тричества», довольно легко посчитать, какой прибор сколько потребляет. Если отнестись к этой величине относитель­но, то примерно столько энергии нужно затратить, чтобы вскопать 2,5 сотки ого­рода. Много это или мало — решать вам.

Электромонтажные и электроустановочные изделия

 Электрических счетчиков существует немало: от самых старых с оборотными дисками (механических) до новейших цифровых устройств (электронных). Самое главное отличие счетчиков друг от друга заключается в том, для какой цепи они предназначены — однофазной или трехфазной.

В принципе, все, что нужно знать до­машнему мастеру по электрике насчет электрического счетчика, — это то, что он должен быть. Вмешиваться в работу данного прибора или устанавливать его самостоятельно нельзя. Для этого суще­ствуют профессиональные электрики, которые имеют на руках официальный документ, заверяющий право устанав­ливать и ремонтировать эти счетные приборы.

ВНИМАНИЕ!

Любые действия, которые так или ина­че нарушают корректную работу счет­чика, влекут за собой уголовную от­ветственность.
