По названию понятно, что эти устройства от чего-то предохраняют. Так и есть на самом деле. Они предо­храняют потребителей от сверхвысоких токов и коротких замыканий — в общем, от перегрузок в сети. К предохраните­лям относятся всем известные пробки и плавкие вставки, которые исполь­зуются в распределительных щитах. Предохранители бывают одноразовые и многократного использования. К по­следним можно отнести и обычные ВА.

Пробки

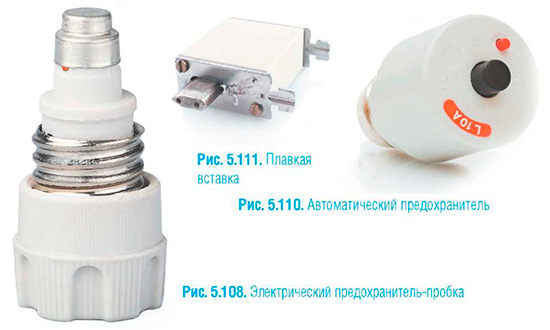

 Представляют собой фарфоровую оболочку в виде цилиндра, которая за­ключает в себе вставку в виде стеклян­ной трубки с тонким проводником вну­три и контактами на торцах (рис. 5.108). Вкручиваются такие пробки на щитке рядом со счетчиком, их цоколь очень похож на цоколь обычной лампы на­каливания. Принцип ра­боты такого устройства прост: ток высокого на­пряжения проходит через тонкий проводник вну­три стеклянной труб­ки, он расплавляется и цепь разрывается — пробка перегорела (рис. 5.109).

Плюсы пробки очевидны: она не зависит от рабо­ты механических устройств, в основе ее работы — физи­ческие свойства материалов. Минусы также понятны: раз сработав, она нуждается в замене. Это будет не один щелчок рычагом выключа­теля, а замена перегоревшего элемента.

Автоматические предохранители

Эти механизмы напоминают внеш­ним видом обычную пробку (рис. 5.110). Отличие в том, что принцип работы основан не на сменных плавких предо­хранителях, а на тепловых расцепителях. Такой предохранитель, если он среагировал на повышенное напряже­ние или короткое замыкание, можно привести в рабо­чее состояние на­жатием кнопки. Менять сгоре­вший сердеч­ник, как в слу­чае с обычным предохраните­лем, не нужно.

Плавкие вставки

Это специальные предохранители, предназначенные для установки в рас­пределительных щитах (рис. 5.111).

Принцип действия напоминает рабо­ту обычной пробки. Они имеют сердце­вину из легкоплавкого металла и керами­ческую оболочку. Рабочая сердцеви­на крепится в каче­стве держателя прямо на контакты рубильни­ка. Такие плавкие Рис. 5.111. Плавкая вставки пригодятся вставка     при подключении

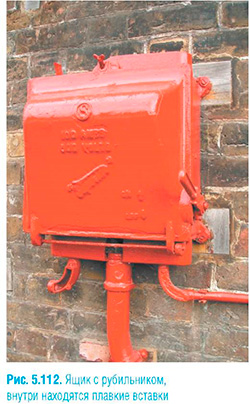

частного дома к элек­трической сети. Наиболее популярным является щит ЯБПВУ на 100 А с ру­бильником. Он располагается на входе в дом и предохраняет сеть от перегруз­ки и короткого замыкания (рис. 5.112). При помощи рубильника можно обесто­чить дом, отключив его от общей линии.
